高可靠性
1、模塊化設計:每個標準的UPS單元包含UPS模塊、充電模塊、通訊模塊、防雷模塊、LCD及獨立的旁路模塊。每個標準的UPS單元就是一個完整的UPS供電系統。每個模塊都支持熱插撥,確保在更換模塊時,也能為負載提供穩定的不間斷電源。
2、在線雙轉換電路結構。
3、“N+X”冗余:所有模塊相互支持,均流并聯。根據用戶需求進行優化的配制,為負載提供高可靠性的電源保護。
4、無單點故障:系統級的并聯冗余和無線并聯技術的應用避免了單點故障發生的可能性。
5、雙輸入/雙輸出:滿足用戶對UPS高可靠性的要求。
適應性強
1、擴展性強:標準模塊化的設計結構,客戶初期投資小,日后可根據業務的發展需要,在線對電力系統進行升級或進行遷移,有效地減少投資浪費。
2、選件豐富:這些選件的尺寸和接口均標準化設計,能夠客戶的實際需要,在客戶自己的機柜中靈活放置,以真正實現一個符合客戶需求訴電力系統。
3、塔式/機架式靈活選擇:根據客戶的系統環境,進行靈活的配置。
4、并機共用電池組:減少占地面積,節省電池系統的投資成本。
5、高功率密度:功率密度高,體積小巧,節省用戶的使用空間。
6、支持三進單出/三進三出配線方式(3:1/3:3):靈活的配線方式,方便用戶根據需要進行選擇。
易操作、易維護
1、所有模塊都支持熱插撥:UPS模塊、通訊模塊、電池模塊都支持熱插撥,負載在不斷電的情況下,可以對出現異常的模塊進行更換,不影響系統的正常運行,讓用戶的設備永遠處于UPS的保護之下。并大大簡化了模塊的升級與更換的操作步驟。

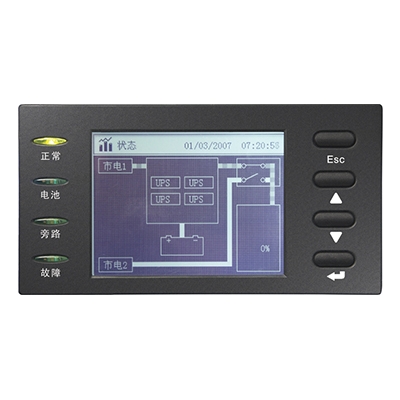

2、超大的LCD面板:全中文顯示菜單,圖形化顯示界面。
3、前方操作方式:所有操作均可在機器正前方完成,方便維護,減少誤操作。
4、自我監測功能:UPS單元具有自我監測、定期自檢功能,保證盡早發現問題,防患于未然。
5、電池低容量報警:當電池容量低于用戶設定時,自動報警。
高集成性

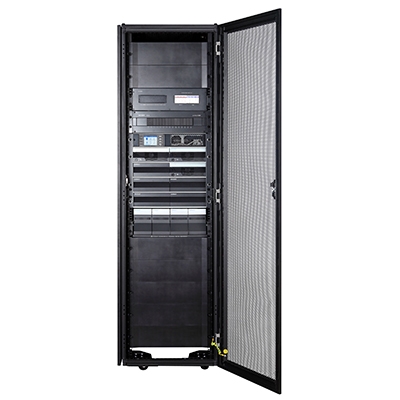

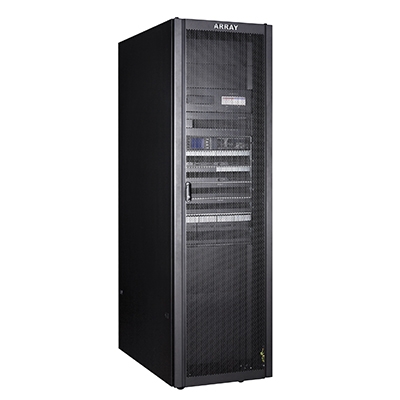

1、ARRAY MP UPS可以為用戶提供將UPS單元、電池單元、配電單元、防雷單元和監控單元等模塊集成在一個機柜里的電力解決方案。
2 機房?jī)?nèi)的負載可根據重要性分割成幾個區,每個區配置一個電力組單元,并能對多個單元進行集中、管理。
3、可以方便地將UPS的管理系統融入到用戶的中央智能管理系統。
適合中國電力環境
1、輸入電壓范圍寬(三相:204~520V):減少電池充放電次數,延長使用壽命。
2、寬廣的后備時間選擇范圍:可根據用戶需求配置電池組,后備時間可延長至8小時以上。
3、智能電池管理:按照電池最佳充電曲線優化的智能充電方式,完成電池的快速充電,有效強化了電池的性能、壽命和可靠性,提升整個電力系統的可用性。
4、兼容發電機:長時間斷電時,能夠保證為負載提供潔靜的不間斷電源。
5、直流開機。
綠色環保
1、符合國家RoHS指令:
2、輸入功因高:輸入功因高達0.99以上,可以搭配更低容量的發電機,節省在電力配線部分的投資成本,降低電力損耗。
3、整機效率高:整機效率達92%,減少電力的浪費。
智能化網絡管理
ARRAY MP UPS可以通過INTERNET、局域網、電話線、RS232、RS485、USB和干接點等方式進行遠程監控,可同時支持三種監控方式。通過山特公司提供的豐富的選配件,可以實現對UPS的集中實時監控。
規格參數表
型號 | ARRAY MP 系列 (5-30kVA) |
輸入方式 | 三相+零線+地線 |
額定電壓 | 線電壓380VAC/相電壓220VAC |
電壓范圍 | 線電壓305-520VAC(最大輸入電壓范圍為204-520VAC) |
頻率范圍 | 40-70Hz |
功率因數 | ≥0.99 |
空載功率 | <3% |
輸出方式 | 三相+零線+地線 +零線+地線 (3/3)/ 單相 (3/1) |
輸出額定電壓 | 線電壓380VAC/相電壓220VAC |
輸出頻率(額定) | 50/60Hz |
輸出頻率(市電模式) | (46-54) / (56-64)Hz |
輸出頻率(電池模式) | (50±0.05 ) / (60±0.05)Hz |
過載能力 | 負載: <105% 持續工作 負載: 105-125% 10 分鐘 負載: 125 150% 1 分鐘 負載: >150% 200毫秒 |
轉換時間 | 0ms |
效率 | ≥92% |
經濟模式 空載功耗 | <2% |
電池單元(選配) | ±240VDC 支持熱插拔 |
防雷單元(選配) | C級 (最大放電電流40kA( 8/20us)) |
通訊 | 標配一個智能插槽 |
噪聲 | <62dB |
尺寸 | UPS單元(30kVA):436 x 775 x 443mm UPS模塊:214.5 x 615 x 83mm 充電模塊:214.5 x 615 x 83mm 電池模塊:106 x 622 x 156mm 電池單元(電池艙+4電池模塊):446 x 725 x 86mm 2.0m標準機柜:600 x 1000 x 2065mm 1.6m標準機柜:600 x 1000 x 1665mm |
凈重 | UPS單元(30kVA):51kg UPS模塊:11.5kg 充電模塊:6.5kg 電池模塊:24.5kg 電池單元(電池艙+4電池模塊):9+4 x 24.5kg 2.0m標準機柜:172kg 1.6m標準機柜:150kg |
客戶服務和支持 | 三年全國聯合保修/24小時免費服務熱線/網上技術服務支持/保修期內提供免費上門維修服務 |
* 山特公司致力于科技創新,不斷提供更好的產品面向客戶需求,對產品設計、技術規格的更新,恕不另行通知。 |
